產業用關節型機械人
型式
|
AX-MV6
|
AX-MV6L
|
||
構造
|
垂直多關節型
|
|||
軸數
|
6 軸
|
|||
最大容許可搬質量
|
6 Kg
|
|||
位置往返精度
|
+ -0.08 mm (注1)
|
+ -0.1mm (注1)
|
||
驅動方式
|
AC 伺服馬達
|
|||
驅動容量
|
2750 W
|
5200 W
|
||
位置定位值
|
絕對值定位裝置
|
|||

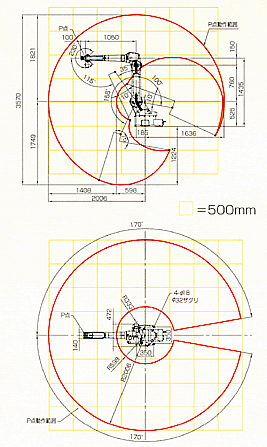

動作範圍
|
腕 |
旋回 (第1軸)
|
+ -170° (+ - 50°) 注2
|
+ - 170° (+ -50°) 注2
|
下腕 (第2軸)
|
-155° ~ +90°
|
-155° ~ +100°
|
||
上腕 (第3軸)
|
-170° ~ +190°
|
-170° ~ +205°
|
||
手首 |
回轉 (第4軸)
|
+ -180°
|
+ -180°
|
|
振揚 (第5軸)
|
- 50° ~ +230°
|
- 50° ~ +230°
|
||
槍體 (第6軸)
|
+ -360°
|
+ -360°
|
||
最大速度
|
腕 |
旋回 (第1軸)
|
150°/ sec (注2)
|
165°/ sec (注2)
|
下腕 (第2軸)
|
160°/ sec
|
165°/ sec
|
||
上腕 (第3軸)
|
170°/ sec
|
175°/ sec
|
||
手首 |
回轉 (第4軸)
|
340°/ sec
|
340°/ sec
|
|
振揚 (第5軸)
|
340°/ sec
|
340°/ sec
|
||
槍體 (第6軸)
|
520°/ sec
|
520°/ sec
|
||
腕之動作斷面積
|
3.14m 平方 X340°
|
6.43 m 平方 X340°
|
||
周圍溫度、濕度
|
0 ~ 45°C、20 ~ 80RH
|
|||
本體質量
|
155Kg
|
250Kg
|
||
上腕搭載最大質量
|
10Kg (注3)
|
12Kg (注3)
|
||
設置方法
|
平面、吊掛、壁掛
|
注) 1. | 自動運轉運作頻繁,旋置動作在安定狀態下測定值。 |
2. | ( )值,於壁掛時。 |
3. | 手首可搬質量最大 6 Kg 場合,手首可搬質量+上腕搭載質量=18Kg |
